產品描述
一：產品特點及用途
本產品適用于交流額定電壓0.6/1KV及以下作固定敷設用輸配線路、動力傳輸或電機引接線，具有耐高溫、耐腐蝕、耐酸堿及腐蝕性氣體、防水等特性，高溫環境電氣性能穩定，載流量大，使用壽命長，廣泛用于冶金、電力、石化、大型建筑、汽車制造等行業。
二：產品執行標準
Q/HHTZH001.2
阻燃耐火特性試驗執行GB12666-90標準
三：使用特性
1． 交流額定電壓：U0/U 0.6/1KV
2．***高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃
可溶性聚四氟乙烯(PFA)絕緣不超過260℃
3． ***低環境溫度：氟塑料絕緣和護套
固定敷設-40℃，非固定敷設-15℃
4． 電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。
5．電纜允許彎曲半徑：單芯電纜***小為電纜外徑的15倍
多芯電纜***小為電纜外徑的10倍
四：基本型號及名稱
表1
型號 | 產品名稱 | 正常使用溫度℃ |
FF46 | 氟塑料絕緣和護套電力電纜 | -60-200 |
FF46-22 | 氟塑料絕緣和護套鋼帶鎧裝電力電纜 | -60-200 |
FF46P | 氟塑料絕緣和護套銅編織屏蔽電力電纜 | -60-200 |
ZR-F46(FV) | 氟塑料絕緣阻燃聚氯乙烯護套電力電纜 | -40-105 |
ZR-F46-22(FV22) | 氟塑料絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜 | -40-105 |
ZR192-FF46 | PFA絕緣和護套電力電纜(進口原料) | -60-260 |
ZR192-FF46P | PFA絕緣和護套銅編織屏蔽電力電纜(進口原料) | -60-260 |
ZR192-FF46-22 | PFA絕緣和護套鋼帶鎧裝電力電纜(進口原料) | -60-260 |
YGC-F46(FG) | 氟塑料絕緣硅橡膠護套電力電纜 | -60-180 |
YGC-F46-22(FG22) | 氟塑料絕緣鋼帶鎧裝硅橡膠護套電力電纜 | -60-180 |
YVF-F46 | 氟塑料絕緣阻燃丁腈聚氯乙烯護套電力電纜 | -60-105 |
YVF-F46-22 | 氟塑料絕緣鋼帶鎧裝阻燃丁腈聚氯乙烯護套電力電纜 | -60-105 |
備注：軟結構電纜在原型號中加R，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
代號 | 代號含義 |
系列代號 | 略 |
F(F46) | 聚全氟乙丙烯(F46) |
YVF | 丁腈膠 |
G | 硅橡膠 |
192 | 進口PFA絕緣和護套 |
ZR(V) | 阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三種) |
22 | 鋼帶鎧裝 |
32 | 細鋼絲鎧裝 |
P | 銅編織屏蔽 |
R | 多股絞合導體 |
六：主要技術指標
1．成品電纜導體直流電阻(符合GB3956規定)參照附錄A表1。
2．20℃時絕緣電阻不小于500MΩ/KM，180℃時絕緣電阻不小于10MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
七：基本電纜規格及結構參數
線芯*標稱截面(mm2) | 導體結構 (根數/直徑) mm | 電纜***大外徑 | 計算重量(kg/km) | ||||
FF46 ZR192-FF46 | ZR-F46 | YGC-F46R | FF46 ZR192-FF46 | ZR-F46 YGC-F46 | ZR-F46-22 YGC-F46-22 | ||
1*1.5 | 1/1.38 | 3.2 | - | - | 25 | ? | ? |
1*2.5 | 1/1.78 | 3.5 | - | - | 35 | ? | ? |
1*4 | 1/2.26 | 3.8 | - | - | 50 | ? | ? |
1*6 | 1/2.78 | 4.2 | - | - | 70 | ? | ? |
1*10 | 7/1.35 | 5.9 | - | - | 115 | ? | ? |
1*16 | 7/1.70 | 6.8 | - | - | 181 | ? | ? |
1*25 | 7/2.15 | 8.0 | - | - | 265 | ? | ? |
1*35 | 7/2.52 | 9.0 | - | - | 355 | ? | ? |
1*50 | 10/2.52 | 10.5 | - | - | 500 | ? | ? |
1*70 | 14/2.52 | 12.5 | - | - | 700 | ? | ? |
1*95 | 19/2.52 | 14.6 | - | - | 930 | ? | ? |
1*120 | 24/2.52 | 16.0 | - | - | 1190 | ? | ? |
1*150 | 30/2.52 | 18.0 | - | - | 1420 | ? | ? |
1*185 | 37/2.52 | 19.4 | - | - | 1830 | ? | ? |
2*1.5 | 1/1.38 | 7.2 | 8.2 | 8.5 | 75 | 83 | 215 |
2*2.5 | 1/1.78 | 8.2 | 10.0 | 11.5 | 99 | 110 | 280 |
2*4 | 1/2.26 | 9.6 | 11.4 | 12.9 | 135 | 150 | 330 |
2*6 | 1/2.78 | 11.0 | 14.7 | 15.0 | 190 | 200 | 400 |
2*10 | 7/1.35 | 12.5 | 15.8 | 16.8 | 298 | 310 | 550 |
2*16 | 7/1.70 | 16.00 | 18.0 | 19.0 | 423 | 435 | 750 |
2*25 | 7/2.15 | 18.50 | 20.5 | 23.0 | 640 | 645 | 1050 |
2*35 | 7/2.52 | 22.00 | 22.5 | 25.5 | 843 | 850 | 1300 |
2*50 | 16*2.00 | - | 26.0 | 29.0 | 1118 | 1122 | 1705 |
2*70 | 33*1.64 | - | 28.8 | 32.0 | 1537 | 1540 | 2250 |
2*95 | 33*1.92 | - | 30.2 | 34.5 | 2082 | 2058 | 2870 |
2*120 | 33*2.15 | - | 36.2 | 40.0 | 2681 | 2560 | 3600 |
2*150 | 33*2.41 | - | 39.6 | 42.9 | 3180 | 3150 | 4315 |
2*185 | 33*2.68 | - | 41.6 | 45.6 | 3998 | 3940 | 5257 |
2*240 | 56*2.34 | ? | 46.0 | 51.0 | 5280 | 5120 | 6250 |
3*1.5 | 1/1.37 | 8.0 | 8.2 | 8.5 | 100 | 107 | 286 |
3*2.5 | 1/1.78 | 9.0 | 9.8 | 10.5 | 140 | 145 | 355 |
3*4 | 1/2.26 | 10.0 | 11.0 | 12.0 | 195 | 201 | 445 |
3*6 | 1/2.78 | 11.5 | 13.3 | 14.3 | 260 | 268 | 490 |
3*10 | 7/1.35 | 14.8 | 15.8 | 17.0 | 422 | 422 | 713 |
3*16 | 7/1.70 | 17.5 | 18.8 | 20.5 | 615 | 640 | 920 |
3*25 | 7/2.15 | 21.0 | 22.5 | 24.00 | 950 | 925 | 1315 |
3*35 | 7/2.52 | 23.0 | 25.0 | 26.50 | 1210 | 1215 | 1700 |
3*50 | 10/2.52 | 25.5 | 27.5 | 29.0 | 1656 | 1655 | 2340 |
3*70 | 14/2.52 | 27.00 | 31.0 | 33.0 | 2285 | 2298 | 3080 |
3*95 | 19/2.52 | 31.00 | 35.0 | 37.0 | 3060 | 3100 | 4010 |
3*120 | 24/2.52 | 33.00 | 38.0 | 40.2 | 3859 | 3830 | 4953 |
3*150 | 30/2.52 | 35.6 | 43.00 | 46.0 | 4755 | 4718 | 6180 |
3*185 | 37/2.52 | 40.0 | 46.0 | 49.0 | 5890 | 5801 | 7400 |
3*240 | 48/2.52 | 42.5 | 53.0 | 57.5 | 7450 | 7377 | 9000 |
3*4+1*2.5 | 1/2.26 | 11.0 | 13.0 | 14.2 | 230 | 237 | 471 |
3*6+1*4 | 1/2.78 | 12.0 | 14.0 | 16.0 | 315 | 320 | 600 |
3*10+1*6 | 7/1.35 | 16.0 | 18.0 | 19.0 | 495 | 501 | 810 |
3*16+1*10 | 7/1.70 | 18.9 | 20.5 | 22.0 | 745 | 748 | 1115 |
3*25+1*16 | 7/2.15 | 21.0 | 23.0 | 25.0 | 1085 | 1090 | 1555 |
3*35+1*16 | 7/2.52 | 26.5 | 29.0 | 31.5 | 1450 | 1410 | 2255 |
3*50+1*25 | 10/2.52 | - | 32.0 | 34.2 | 1940 | 1900 | 2780 |
3*70+1*35 | 14/2.52 | - | 35.8 | 38.0 | 2720 | 2690 | 3700 |
3*95+1*50 | 19/2.52 | - | 43.0 | 45.5 | 3585 | 3580 | 4800 |
3*120+1*70 | 24/2.52 | - | 45.0 | 48.0 | 4650 | 4580 | 6010 |
3*150+1*70 | 30/2.52 | - | 47.5 | 50.5 | 5480 | 5400 | 7010 |
3*185+1*95 | 37/2.52 | - | 52.0 | 55.0 | 6890 | 6810 | 8600 |
3*240+1*120 | 48/2.52 | - | 58.0 | 61.0 | 8750 | 8610 | 10525 |
3*4+2*2.5 | 1/2.26 | 11.5 | 12.0 | 13.0 | 280 | 287 | 521 |
3*6+2*4 | 1/2.78 | 12.5 | 14.0 | 14.8 | 375 | 380 | 660 |
3*10+2*6 | 7/1.35 | 16.0 | 18.0 | 19.5 | 565 | 571 | 880 |
3*16+2*10 | 7/1.70 | 22.0 | 24.0 | 26.0 | 860 | 858 | 1225 |
3*25+2*16 | 7/2.15 | 24.0 | 26.0 | 27.5 | 1285 | 1290 | 1755 |
3*35+2*16 | 7/2.52 | 25.0 | 27.5 | 29.0 | 1650 | 1610 | 2455 |
3*50+2*25 | 16*2.00 | - | 34.0 | 36.5 | 2240 | 2200 | 3080 |
3*70+2*35 | 33*1.64 | - | 37.0 | 39.2 | 3120 | 3090 | 4100 |
3*95+2*50 | 33*1.92 | - | 40.00 | 41.8 | 4285 | 4280 | 5500 |
3*120+2*70 | 33*2.15 | - | 45.5 | 48.5 | 5550 | 5480 | 6910 |
3*150+2*70 | 33*2.41 | - | 52.0 | 56.2 | 6380 | 6300 | 7910 |
3*185+2*95 | 33*2.68 | - | 56.0 | 58.0 | 7890 | 7810 | 9600 |
3*240+2*120 | 56*2.34 | - | 60.0 | 64.5 | 9950 | 9810 | 11725 |
4*4 | 1/2.26 | 10.50 | 11.5 | 14.0 | 238 | 250 | 480 |
4*6 | 1/2.78 | 12.30 | 14.5 | 15.0 | 333 | 340 | 590 |
4*10 | 7/1.35 | 17.00 | 20.0 | 21.3 | 543 | 550 | 868 |
4*16 | 7/1.70 | 19.00 | 21.5 | 22.9 | 806 | 810 | 1245 |
4*25 | 7/2.15 | 21.50 | 25.0 | 26.5 | 1184 | 1190 | 1680 |
4*35 | 7/2.52 | - | 26.0 | 27.8 | 1615 | 1600 | 2178 |
4*50 | 10/2.52 | - | 28.2 | 30.0 | 2170 | 2170 | 2940 |
4*70 | 14/2.52 , | -, , | 29.7 | 30.7 | 3056 | 3030 | 3960 |
4*95 | 19/2.52 | - | 32.5 | 33.2 | 4036 | 4000 | 5108 |
4*120 | 24/2.52 | - | 36.8 | 38.8 | 5120 | 5080 | 6400 |
4*150 | 30/2.52 | - | 39.4 | 41.4 | 6255 | 6200 | 7775 |
4*185 | 37/2.52 | - | 43.7 | 45.7 | 7755 | 7700 | 9500 |
我公司生產五芯等截面電纜不在此表中。 | |||||||
注：鎧裝電纜外徑參照附錄D表1進行計算。

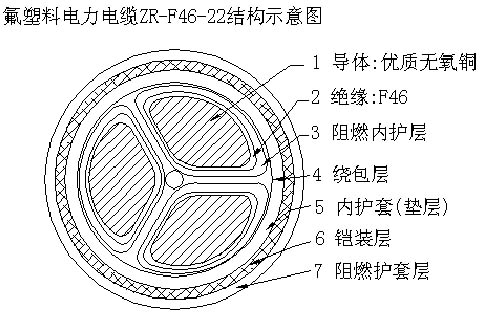

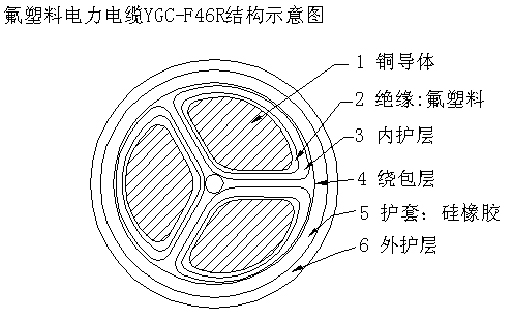

八：部分產品結構示意圖：(附圖1)
